幸运大抽奖——我的第二个手工焊接电子作品

按了电池盒开关按钮，LED开始依次亮起来，松开开关，灯还会亮一段时间，然后逐次熄灭，最后会有一盏灯会亮，这个可以在平时家庭谁洗碗，谁倒垃圾中使用，也可以平时玩，猜具体的数字（0到10）也可以猜单双数。

致爱丽丝这个就简单了，只有三四个元器件，一会儿就焊接好了，接上电池盒，打开开关，并不悦耳的致爱丽丝就开始播放了，毕竟这样一个蜂鸣器当喇叭，别想什么音质好听了，能发声就不错了。

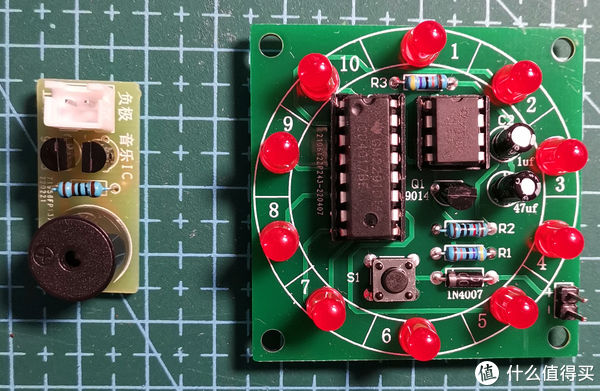

看一下焊接好后的样子，正规的话要用洗板或者无水酒精把PCB焊点周边清洗一下，懒得去找无水酒精了，看一下没有连焊的地方。

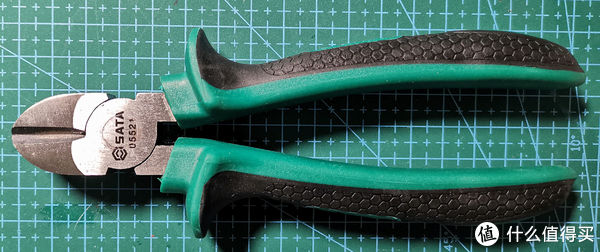

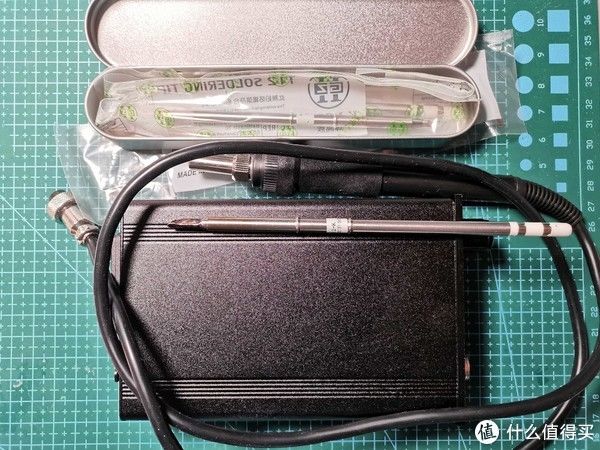

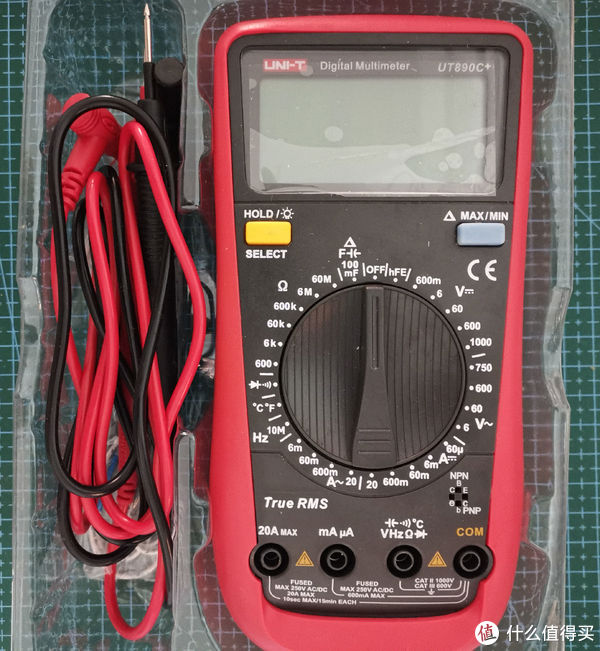

先把需要的工具找出来：万用表(测量阻值等，水平高的也可以根据色环颜色计算出来，确定元器件正负极、是否有焊错或者连锡等)、T12焊台——有网友追求高大上的焊台，我这个就是在X鱼上100块购买的，使用足够了，普通家庭一年也用不了几次，这次也是想把焊台拿出来用一下，毕竟很多电子产品不是用坏了，而是长期不用放坏了。吸锡器——这次没用到，但如果元器件焊错了就需要用吸锡器了，有兄弟更换鼠标微动、编码器就需要这东东了，当然再加上吸锡带是最好的了。焊锡丝、焊锡膏、松香(这二样本次也没用)、斜口钳(其实用水口钳可能更好，这把斜口钳太笨重了，懒得去找水口钳了，凑合使用吧)。

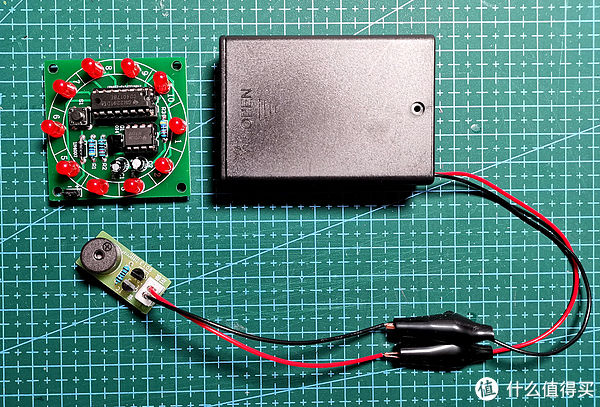

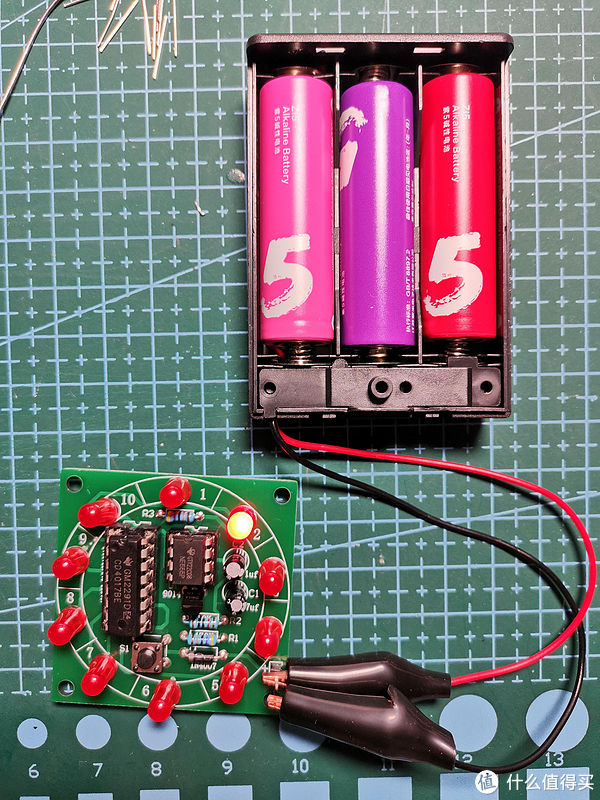

把购买的电池盒焊上鳄鱼夹，套上绝缘套，找上几节电池，测试一下电压有4.5V左右，这两个产品的工作电压都是3-6V(也可以用家里不用的充电器USB线剪掉，只留2根电源线，改成一个5V输出的电源)，不亮！比较奇怪，摸一下长的芯片发现很烫，知道插错了！一边断电，一边想估计芯片烧了，又要再购买一次了，仔细一看，果然是长的IC芯片插反了(其实一开始插的时候插对了，但是购买的IC元器件的管脚是向外开的，不是垂直的，拿下来压垂直的时候没仔细看插反了)，特别难拔，好不容易拔出来再插进去，上电，LED灯竟然亮了，看来这芯片品质及设计都不错，有插反防烧设计。

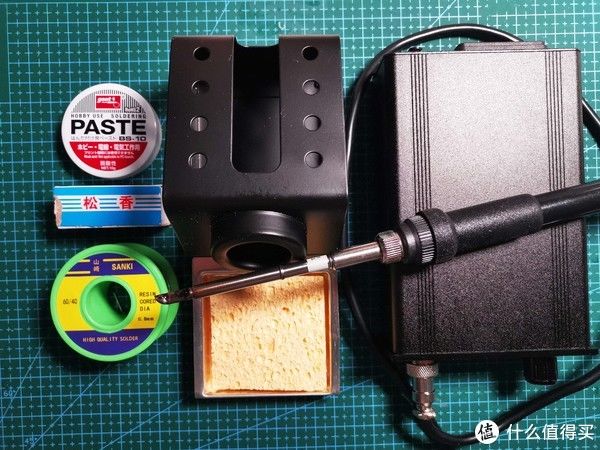

有一些兄弟刚开始练习焊接时会忘了高温海绵加水，正确的做法是焊接前准备工作时把高温海绵上倒些水，再用手捏一下，把水挤出来，基本拿着高温海绵不滴水就可以使用了。其实也可以不用高温海绵，用铜丝球清洁更好，一般便宜的936之类的电烙铁如果用加水的高温海绵清洁烙铁头的话，要等一会儿才能升到设定的温度，而用铜丝球则会好很多。

作者：Tony9999

为什么是第二个手工焊接作品呢——因为农村的穷苦孩子从小没接触过这东西，只有大学时焊接收音机算第一个手工焊接电子产品，毕业后就再也没有搞这类东西了。

制作步骤很简单，把电子元器件分类整理好，根据PCB板上的丝印把元器件插上去，先插小的、矮的元器件焊接好后，把PCB背面元器件管脚剪掉(要是没有斜口钳或者水口钳，家庭用剪刀或者指甲钳也可以)，剪的时候最好把要剪掉的管脚用手捏住，这样不会崩的到处都是，一方面防止伤人，一方面也便于清理工作台面，再焊接大的、高的元器件，把元器件管脚剪掉。再把IC芯片插到座子上。

端午第一天广大值友估计都旅游出行或者在周边放松了吧，不想去人多的地方，就把前一阶段用淘宝签到红包购买的二个电子产品制做一下吧。

一共是二个，一个是“电子幸运转盘”，一个是"致爱丽丝音乐套件“。

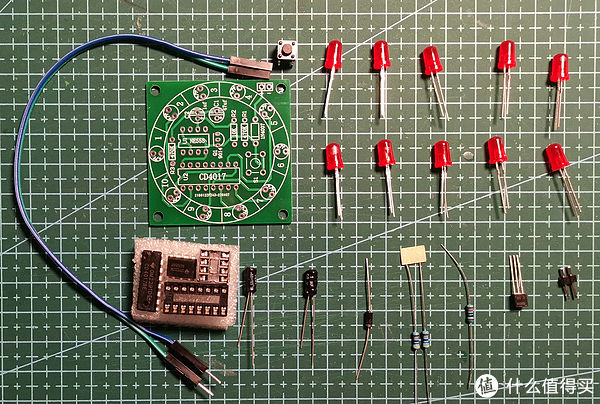

每套都是一块PCB板外加一些电阻、电容、IC芯片等电子元器件，只要对照PCB板上丝印，插上相应的元器件再焊接一下就可以了。

焊接时一般烙铁设定到350度的温度即可，当然最好根据你用的焊锡丝的材料来具体设定，一般说来350度是比较常用的温度。焊接时烙铁头接触焊盘，加热2、3秒左右，再把焊锡丝”怼“上烙铁，在高温作用下焊锡丝融化，等到基本覆盖焊盘后就把焊锡丝拿走，再把烙铁头拿走，融化的焊锡会流动到刚才烙铁头占据的地方，形成一个锥形的形状。
